アルミ材光ムラ検査装置

アルミ材の光ムラを検出



住宅材で使用されるアルミ材は、出荷後に光ムラ等のクレームが発生する事で、大きな手間とコストが掛かります。本装置はアルミ材出荷前段階で、アルミ材表面の光のムラを検出します。

機能概要

・アルミ材製造ラインの搬送時にラインセンサ―カメラにより、表面の光の変化を抽出し、
 アルミ材表面の光ムラを自動検出します。
・インライン化の場合は、光ムラ検出時に排除信号を機構側へ出力し、完全自動化の
 生産設備として稼動が可能です。





システム仕様

システム
構成
機構部 光学部 システム制御・
演算部
ソフトウェア
カメラ、
光学機材、
制御装置
カメラ搬送、
アルミ材搬送方向
8Kライン
センサカメラ
カメラリンク仕様
制御機、
グラバーボード、
外付け
搬送制御、距離センサー通信、
取込制御、光ムラ検知アルミ
形状設定、検査パラメータ設定、
過去検査履歴参照、取込画像表示、
ラインポロファイル表示
  照明:バー照明

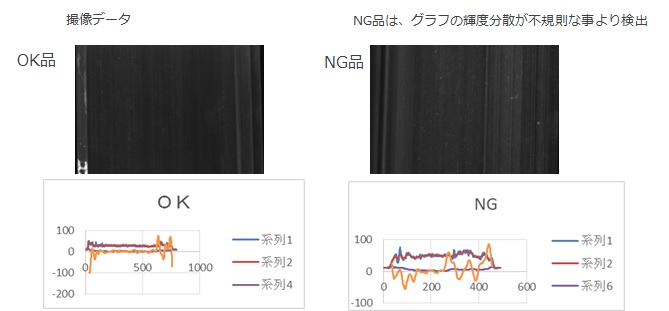

処理結果

処理結果
