印刷物の表面汚れ検査装置

印刷時に発生するインク飛び等の検出

大量の印刷物を1枚毎に目視検査するには経験と時間が必要です。印刷品質検査装置は画像処理により
マスター画像を基に、印刷内部の不良を高速かつ正確に検出し、印刷物の品質維持が可能になります。

GPUを利用した高速印刷品質検査システム

機能概要

  • 高精度カメラによる鮮明画像。
  • GPU利用により高速検査判定が可能です。
  • マスター画像によるパターンマッチング及び指定範囲の検査にも対応します。
  • 検査結果のファイリング機能もあります。

用途

連続印刷物の不良検出(インク飛び、文字欠け、色相や濃度等)を、高精度カメラをインラインする事で、高速に印刷状態の正常/不良を判定。

システム仕様

基本仕様



検査コントローラ

対応OS: Microsoft Windows 7(32/ 64bit)、

CPU:Intel  Corei7相当  Nvidea GPU搭載

カメラ

3ラインCCDラインセンサカメラ 2048bit

最小欠陥サイズ

0.5mm

検査速度

最高18、000枚/時

検査対象物

連続紙

光源

特殊照明(高輝度LED白色光源)

対象欠陥

文字欠け、インク飛び、ヒッキー、油だれ、水たれ、色ムラ、ピンホール

システム環境

●検査コントローラ
 対応OS : Microsoft Windows 7(32/ 64bit)、 CPU:Intel  Corei7相当Nvidia GPU搭載
●検査機構部
 お客様の既存ラインへのカメラ及び照明組込み。

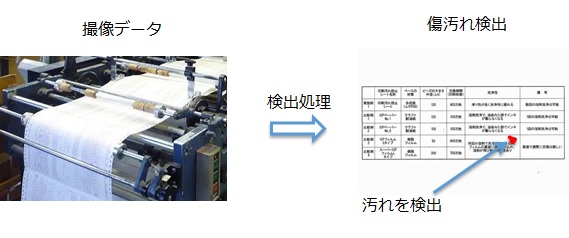

処理結果

処理結果
