ゴムスポンジシートの気泡検出
気泡の検出
スポンジに発生する気泡を不良として検出します。製造ラインで目視検査にて行われている気泡不良検査を高速自動検査で対応します。また、量産検査も可能です。スポンジなどの気泡を見つけにくい素材でも、画像処理で不良を検出します。
機能概要
検査画像では、１ピクセルの分解能が約62μmで、気泡の検出精度は124μmとなり、
測定範囲は幅150mm、高さ25mmとなります。
このため、1000mm四方のワークを測定する場合、センサーを7個横に並べて
25mm単位で検査します。気泡の輪郭を検出し、気泡径までの計測を行います。
システム仕様
・500万画素モノクロセンサー
・12mmC-mountレンズ

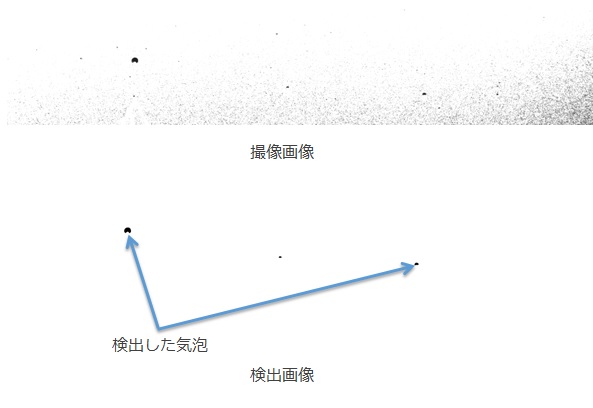

処理結果
