鋼板精密検査装置
- 大型ワークにも１μmの高分解能で対応可能
- 最大2000mm幅のワークに対応
- 多項目同時に精密計測・検査可能
機能概要
| 計測項目 | 計測精度 |
| 巻き癖 | 0.1mm |
| 板幅 | 0.005mm |
| 板厚 | 0.003mm |
| キャンバー | 0.1mm |
| 耳波（高さ） | 0.05mm |
| 耳波（急峻度） | 高さ0.05mm, 幅 0.25mm |
| 側面バリ | 0.003mm |
用途
人手では対応が難しい大型の鉄鋼板の精密検査に用います。
大型ワークであっても、本装置で対応できる最小の分解能は1μmと高精度。
これまで人手では計測値にバラつきが生じたり、時間が掛かっていた検査を機械が行うことにより結果の平準化と検査時間短縮を実現します。
形状検査の製品

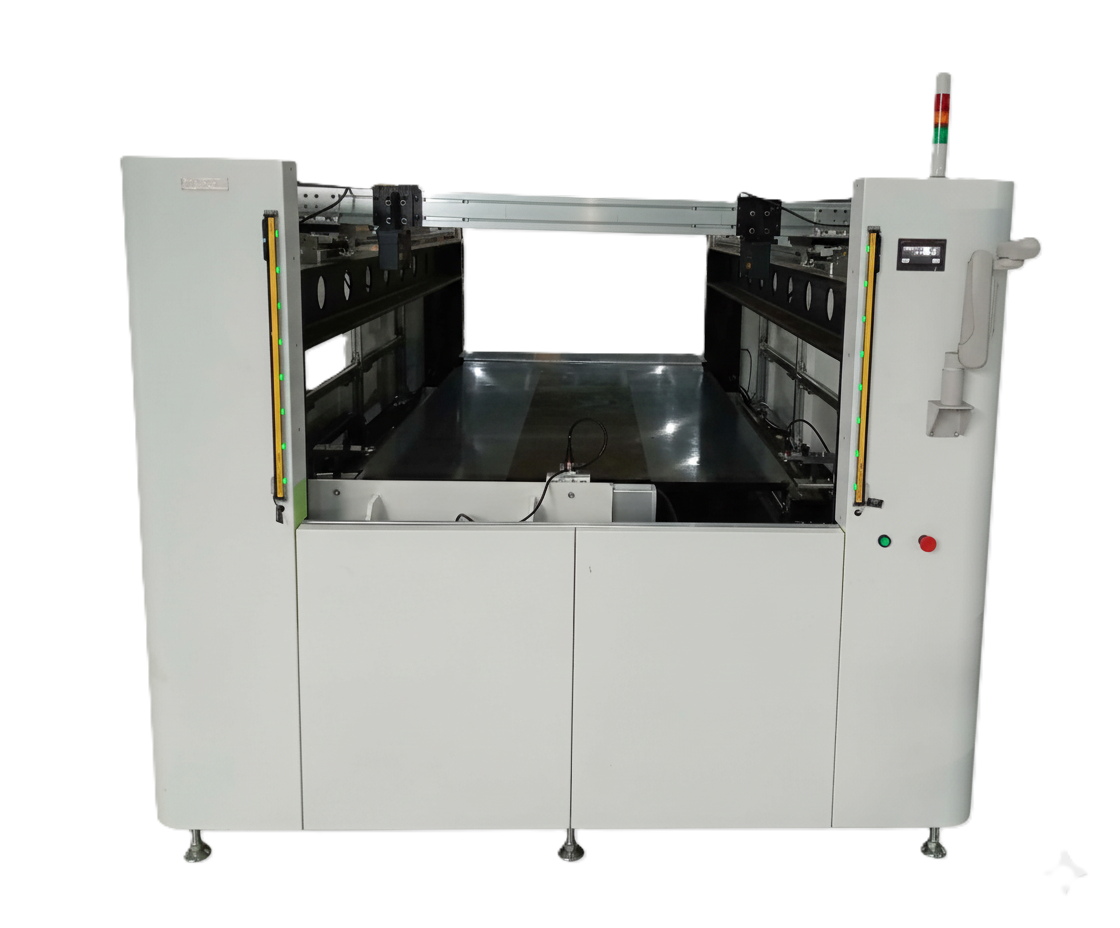

検査装置イメージ(正面)

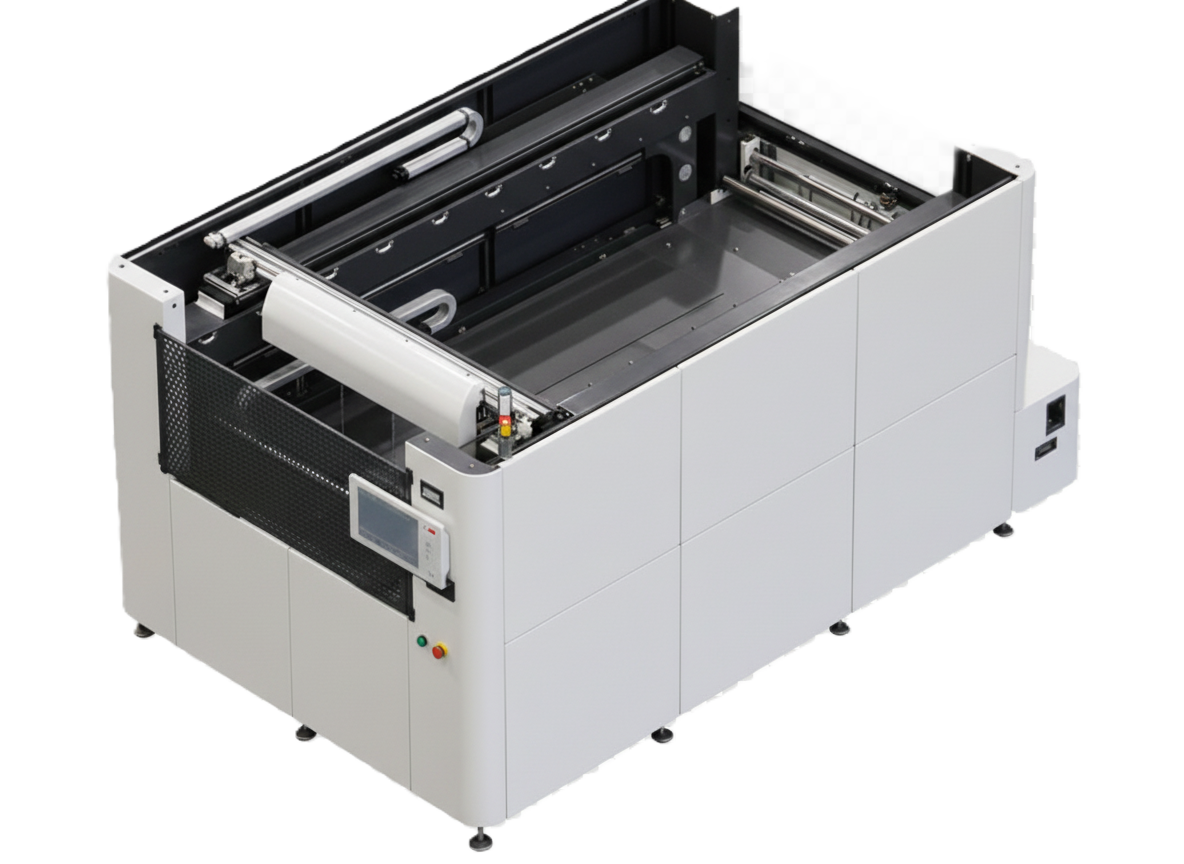

検査装置イメージ
